DIY Encendedor de Alta Tensión - ARCO ELÉCTRICO

En esta ocasión se explica cómo montar un KIT de un encendedor por arco eléctrico.

El vídeo incluye una explicación del funcionamiento del circuito de electrónica que

incorpora para que podamos entender cómo se genera ese arco eléctrico a partir de la generación de una señal de oscilación de 20 kHz.

Este KIT presenta las siguientes características:

Voltaje de entrada: DC 3-5 v

• Corriente de entrada: 3A
• Corriente de funcionamiento :<= 2.5A
• Modo de funcionamiento: aumento oscilante de autoexcitación
• Frecuencia de funcionamiento: 20 kHz
• Tiempo de funcionamiento continuo: 10 s
• Longitud del arco: 5mm
• Tamaño: 71*18*12mm
• Interruptor de encendido: Sí

Los componentes necesarios son los siguientes:

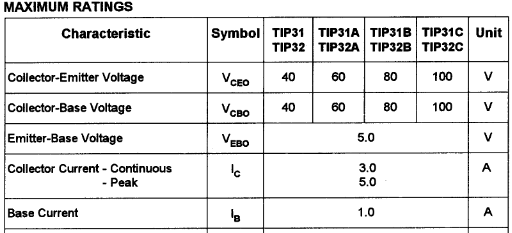

• Transistor TIP31C (NPN) (o características similares a las de la tabla siguiente):

• Diodo IN4007 MIC
• Puede soportar tensiones de pico en inverso de hasta 1.000v
• Soporta corrientes de 1A
• Condensador electrolítico 16v - 470uF
• Resistencia 35 ohmios - 1w
• El corazón del dispositivo es este transformador:

• Rojo: DOS cables se enrollan juntos
• Negro: Línea gruesa
• Azul: Línea fina
